膠粘劑膠接力增強的技術分享
膠粘劑所能達到的高粘接強度，一般只有金屬材料自身強度的30-50%，因此在膠接過程中，如果能將純膠接與機械力相結合，其效果必將遠遠超過單純使用膠粘劑所能達到的粘接程度。并且采用兩者相結合的方式，還能改善接頭的受力狀況，分散負荷，提高耐沖擊、防老化的性能。
膠粘劑所能達到的高粘接強度，一般只有金屬材料自身強度的30-50%，因此在膠接過程中，如果能將純膠接與機械力相結合，其效果必將遠遠超過單純使用膠粘劑所能達到的粘接程度。并且采用兩者相結合的方式，還能改善接頭的受力狀況，分散負荷，提高耐沖擊、防老化的性能。
增強粘接貼敷法
貼敷法是以玻璃布、棉白布等織物作為載體，浸膠后置于兩個被膠接表面之間，待固化后實現膠接的方法。此法適用于膠接面之間縫隙較大的場合。而對于受力較小的薄壁件的裂紋和小洞，也可在膠層中夾貼玻璃布（或棉布），待膠液固化后結成玻璃鋼體，從而表面上能起到良好的增強作用。這是破損件常用的修復方法。在修復裂紋和小孔時，貼敷的玻璃布層數為13層為宜，膠接強度主要依靠第一層，層數過多反而容易剝離脫落。

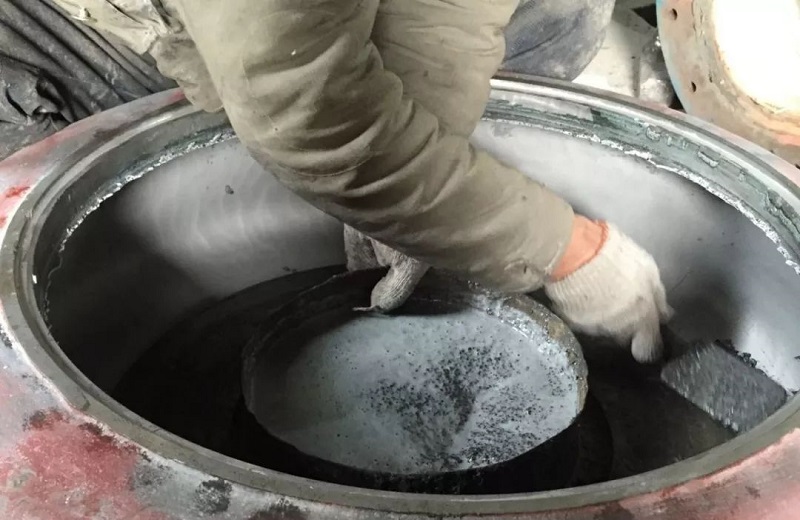

增強粘接嵌接法
嵌接法是對修復的工件采用嵌入件涂膠固化膠接的方法。采用此法修復的部位，基本上能達到與膠接材料相近的強度，嵌入件的形式有燕尾型和鍵槽型等。嵌入件的寬度通常為工件壁厚的3倍，厚度為壁厚的1/3-2/3。嵌接法適用于受力較大的斷裂工件（如齒輪齒條、硬質合金絞刀等）的嵌接修復，但由于鍵槽，特別是燕尾鍵的加工制造較為復雜，因此一般不輕易采用。
增強粘接扣合法
扣合法是將膠粘劑與各種不同形狀及種類的扣入件相結合的增強膠接修復的方法。扣入件有螺栓、銷釘、碼釘、波浪鍵、波形槽及多種形狀的加強件等。由于這些扣入件都是事先制造加工好的，無須按照修復件破損部位的形狀專門加工，因此此法比嵌接法簡便易行，而所獲得的膠接強度仍十分理想。
螺栓扣合法:螺栓扣合法的操作步驟如下：1.先在裂紋兩端鉆出止裂孔；2.沿裂紋依次鉆孔、攻絲、涂膠；3.擰入M5-M8的螺栓，兩個螺栓之間應互相重疊1/4左右；4.固化。如果條件允許，應盡可能先鉆一個孔，攻絲涂膠，擰入螺栓，固化后再鉆第二個孔，這樣的膠接效果將會更好。另外，螺栓的規格、長短應預先定好，使其在膠接修復后既不高出工件表面，又不會穿壁擰出，以達到較高的膠接強度，又保持整個工件的表面的平整、美觀。
強固扣合法:此法適用于膠接修復壁厚為8-40mm的鑄件。其操作步驟如下：1.先在損壞的工件上確定裂紋紋路，分析斷裂原因，作出膠接修復方案。2.選擇波浪鍵。3.在待修復的工件裂紋垂直方向上加工波形槽。波浪鍵與波形槽之間的配合，允許間隙可達到0.1-0.2mm，波形槽深度一般為工件壁厚的0.7-0.8，并且波形槽的排列有長短式和前后式等，間距通常控制在30mm左右。4.用壓縮空氣吹凈波形槽內的金屬屑末。5.用小型鉚釘槍鉚擊波浪鍵，將其扣入波形槽。鉚擊前用膠先在波形槽及波浪鍵處涂敷好。6.固化。
強密扣合法:此法將螺栓扣合法和強固扣合法結合起來，不僅采用波浪鍵牢固地膠接破損處，而且采用螺栓扣合裂紋處，使膠接質量更加可靠，而且密封性能良好。對于承受高壓的汽缸和高壓容器等的膠接修復和耐壓防滲，此法具有很高的使用價值，是一種行之有效的方法。
豫公網安備41042102000091號
豫ICP備14028033號
光伏密封膠/光伏灌封膠
電子密封膠/電子灌封膠
汽車內飾膠/車身焊縫膠
工業裝配用膠/工業修補劑
建筑工程用膠
