產(chǎn)品信息：
     HY113鋁質(zhì)修補(bǔ)劑具有耐磨損、耐腐蝕、耐老化等優(yōu)異性能，HY113鋁質(zhì)修補(bǔ)劑使用修補(bǔ)后,顏色可與被修基體保持一致。HY113鋁質(zhì)修補(bǔ)劑操作簡(jiǎn)便,固化后可進(jìn)行車、銑、鉆、磨等各類機(jī)械加工。HY113鋁質(zhì)修補(bǔ)劑可廣泛用于鑄造缺陷的填補(bǔ)及金屬零件磨損、腐蝕、劃傷的修復(fù)和再生。

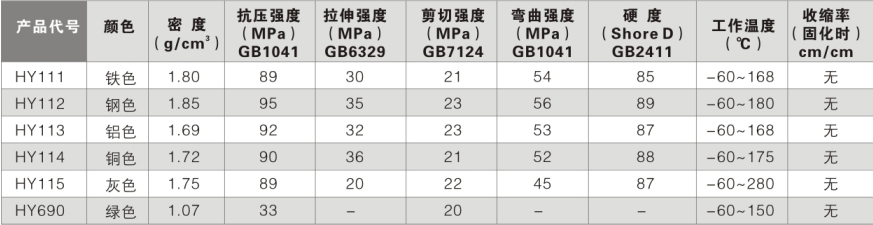

產(chǎn)品性能：

使用方法：

1.表面處理:將待修鋁質(zhì)表面打磨粗化,深度在1mm以上然后用HY113清洗劑或丙酮進(jìn)行清洗。鋁質(zhì)待修面必須干凈、無(wú)水、無(wú)油污。
2混料:按規(guī)定重量配比稱取A、B組分,充分混合,使顏色完全一致。
3涂敷:用膠刀將配合好的修補(bǔ)劑涂于待修面上,可先涂少量,用膠刀反復(fù)按壓,充分浸潤(rùn)后再涂剩余修補(bǔ)劑,留出余量以便加工。
4.固化:HY113鋁質(zhì)修補(bǔ)劑室溫固化12小時(shí)后,可進(jìn)行各類機(jī)械加工。環(huán)境溫度低于15℃時(shí),可適當(dāng)延長(zhǎng)固化時(shí)間。80°℃保溫3小時(shí)既可縮短固化時(shí)間,還可獲得更佳涂層性。
